REALTEST: Test und Zuverlässigkeit nanoelektronischer Systeme

01.2006 - 07.2013, DFG-Projekt: WU 245/5-1, 5-2

Projektbeschreibung

Ziele des Projekts sind einheitliche Verfahren für einen robusten Entwurf und einen darauf abgestimmten Test. Der Produktionstest bestimmt dabei die Funktionsfähigkeit und die verbleibende Robustheit (Quality Binning). Periodische Wartungstests erkennen Fehler während der Lebenszeit und eine Online-Überwachung schützt gegen Soft Errors während des Betriebs.

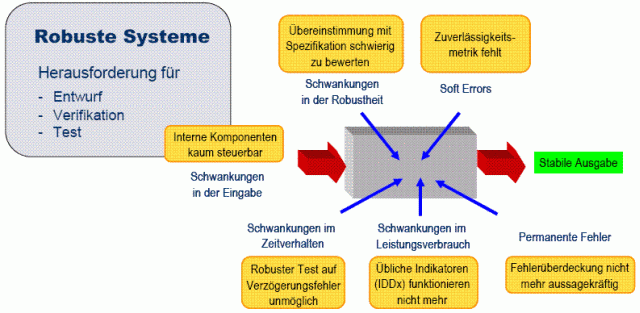

Robuste Systeme



Es ist ein bislang ungebrochener Trend, dass der Anteil von Flipflops in freier Logik stetig zunimmt. Diese Entwicklung folgt unter anderem aus dem massiven Pipelining oder dem Anwachsen der Registersätze, die beispielsweise zur Unterstützung von Spekulation, Hyperthreading und Befehlsscheduling notwendig sind. Auch Fehlertoleranztechniken erhöhen die Zahl der Speicherelemente in freier Logik, und bereits heute sind Schaltungen mit Millionen von Flipflops anzutreffen [Kupp04]. Diese Beobachtungen treffen nicht nur für Datenpfade zu sondern auch für kontrolldominierte Module, bei denen immer mehr Regularität und Geschwindigkeit im Vordergrund stehen.

Die Flipflops einer Schaltung sind in besonderem Maße gegenüber Einwirkungen der Umgebung anfällig und erfordern Schutzmechanismen wie sie heute schon bei regulären Speicherfeldern üblich sind [Dood03]. Einige der gegenwärtig industriell eingesetzten Verfahren sind hier Reparatur und Rekonfiguration, Fehlererkennung und Fehlerkorrektur durch Kodierung, periodisches Auffrischen der Daten (Scrubbing) gegen Fehlerakkumulation sowie eingebaute Selbsttestverfahren mit Redundanzanalyse und Selbstreparatur.

Besonders kritisch wirkt sich auch die Tatsache aus, dass zur Reduktion der Verlustleistung die Zahl der schaltenden Fipflops so gering wie möglich gehalten wird (Clock-Gating). Dies hat zur Folge, dass eine beträchtliche Anzahl von Flipflops ihren Wert über einen längeren Zeitraum speichern muss. Damit sind die Speicherelemente ähnlich wie ein reguläres, dynamisches Speicherfeld über längere Zeit externen Einflüssen ausgesetzt und transiente Fehler können sich akkumulieren. Eine periodische Auffrischung der Speicherinformation ist hier genauso notwendig, wie bereits heute in regulären Speicherfeldern [Hell02].

Durch die steigenden Soft Error Raten (SER) für kombinatorische Bauelemente und die ständigen Verkürzungen der Logiktiefe werden außerdem vermehrt Fehler aus der Kombinatorik in die Speicherelemente propagiert [Shiv02]. Diese Effekte müssen ebenfalls durch eine geeignete Überwachung der Speicherelemente und entsprechende Fehlertoleranzverfahren kompensiert werden. Zusätzlich bietet sich auch die Möglichkeit, kombinatorische Elemente und Latches gegen transiente Fehler zu härten [Koma04].

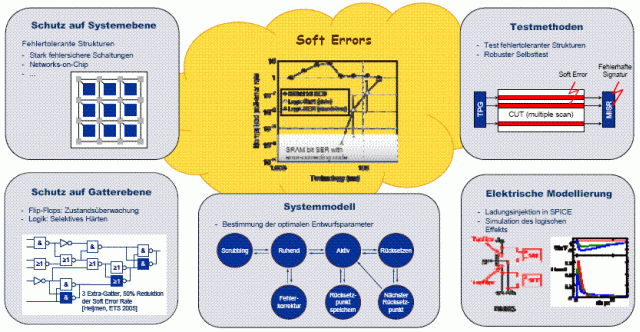

Soft Errors



Die zunehmende Zahl der Speicherlemente und die erforderliche Zusatzausstattung für eine erhöhte Zuverlässigkeit erschweren zugleich den Produktionstest, der bereits heute ein dominierender Kostenfaktor ist. Für freie Logik sind Teststrategien mit Prüfpfad am weitesten verbreitet. Hier werden die Testdaten seriell in die Schaltung geschoben und ausgelesen. Zur Verkürzung der Testzeit verwendet man meist mehrere Prüfpfade parallel, erzeugt die Muster im Selbsttest auf dem Chip oder führt komprimierte Testinformation von außen zu, die auf dem Chip dekomprimiert wird. Entsprechend wird die Testantwort komprimiert nach außen geführt. Mit den Kompressionsmethoden begegnet man dem akuten Problem, dass die Bandbreite zwischen Chips und Testautomaten deutlich langsamer wächst als der Umfang der Testdaten [Mitr05; Rajs05]. Der steigende Anteil von Flipflops und die beträchtliche Redundanz zur Steigerung der Zuverlässigkeit verschärfen dieses Testproblem noch beträchtlich. Ziel des Projekts ist die Entwicklung einer einheitlichen Entwurfsmethodik für speichernde Elemente, welche die Probleme der Zuverlässigkeit und Fehlertoleranz, des Offline-Tests und des Online-Tests behandelt. Hierzu werden die einzelnen Prüfpfade in Segmente geeigneter Größe zerlegt und ihnen Redundanz zur Maskierung oder Reparatur permanenter Fehler hinzugefügt, sodass die entstehende Struktur immer noch tolerant gegenüber transienten Fehlern ist. Ein Prüfpfad kann als ein eindimensionaler Speicher interpretiert werden, und die entsprechenden Testverfahren für reguläre Speicherfelder, wie der periodische Test, der Online-Test und der transparente Test, lassen sich darauf anwenden. Wiederholtes Lesen und Rückschreiben würde jedoch den Zugriff auf die Flipflops einschränken und den Systembetrieb belasten. Stattdessen ist es sinnvoll, einen transparenten periodischen Selbsttest einzusetzen [Hell02; Nico96]. Mit einer einfachen Logik lässt sich eine Restcharakteristik berechnen, die es erlaubt, den Inhalt eines Prüfpfades konsistent zu halten und kontinuierlich, periodisch zu überwachen.

Fehlerkorrektur_Speicherfelder

Fehlerkorrektur bei Speicherfeldern



Fehlerkorrektur_Latches

Fehlerkorrektur beim Prüfpfad



Die zusätzliche Hardware, die für den Online-Test der Speicherelemente in die Schaltung integriert wurde, lässt sich zur Kompression der Testantworten verwenden. So muss nur die berechnete Charakteristik ausgewertet werden, von welcher dann auf falsche Schaltungsantworten geschlossen werden kann. Ein vollständiges Auslesen der teilweise redundanten Prüfpfadinformation ist bei dieser Lösung für den Offline Test nicht nötig, und die Testzeit wird ohne Zusatzaufwand dramatisch verkürzt.

Für die Eingangsdaten des Prüfpfads können ohne wesentliche Änderungen die derzeit bekannten Verfahren der Testdatenkompression eingesetzt werden.

Referenzen:

[Dodd03] P. E. Dodd and L. W. Massengill, "Basic mechanisms and modeling of single-event upset in digital micro-electronics", IEEE Transactions on Nuclear Science, 50 (3), pp. 583-602, June 2003
[Hell02] S. Hellebrand, H.-J. Wunderlich, A. A. Ivaniuk, Y. V. Klimets, and V. N. Yarmolik, "Efficient online and offline testing of embedded DRAMs", IEEE Trans-actions on Computers, 51 (7), pp. 801-809, 2002
[SIA] Semiconductor Industry Association, "International technology roadmap for semiconductors", Technical Report, 2003, available at: http://public.itrs.net/public.itrs.net
[Kupp04] R. Kuppuswamy, P. DesRosier, D. Feltham, R. Sheikh, and P. Thadikaran, "Full hold-scan systems in microprocessors: Cost/benefit analysis", Intel Tech-nology Journal, 8 (1), pp. 63-72, Feb. 2004
[Mitr05] S. Mitra, S. S. Lumetta, M. Mitzenmacher, and N. Patil, "X-Tolerant Test Re-sponse Compaction", IEEE Design & Test of Computers, 22 (6), pp. 566-574, 2005
[Rajs05] J. Rajski, J. Tyszer, C. Wang, and S. M. Reddy, "Finite memory test response compactors for embedded test applications", IEEE Trans. on CAD of Inte-grated Circuits and Systems, 24 (4), pp. 622-634, 2005
[Nico96] M. Nicolaidis, "Theory of Transparent BIST for RAMs", IEEE Trans. on Com-puter, 45 (10), pp. 1141-1156, 1996
[Koma04] Y. Komatsu, Y. Arima, T. Fujimoto, T. Yamashita, and K. Ishibashi, "A soft-error hardened latch scheme for soc in a 90nm technology and beyond", Pro-ceedings IEEE Custom Integrated Circuits Conference (CICC'04), pp. 329-332,Orlando, FL, USA, Sep 2004
[Shiv02] P. Shivakumar, M. Kistler, S. W. Keckler, D. Burger, and L. Alvisi, "Modeling the effect of technology trends on the soft error rate of combinational logic", Proceedings International Conference on Dependable Systems and Networks (DSN'02), Bethesda, MD, USA, pp. 389-398, June 2002

Journale und Tagungsberichte

  1. 2014

    1. Variation-Aware Deterministic ATPG. Matthias Sauer; Ilia Polian; Michael E. Imhof; Abdullah Mumtaz; Eric Schneider; Alexander Czutro; Hans-Joachim Wunderlich and Bernd Becker. In Proceedings of the 19th IEEE European Test Symposium (ETS’14), Paderborn, Germany, 2014, pp. 87--92. DOI: https://doi.org/10.1109/ETS.2014.6847806
    2. SAT-Based ATPG beyond Stuck-at Fault Testing. Sybille Hellebrand and Hans-Joachim Wunderlich. it - Information Technology 56, 4 (2014), pp. 165--172. DOI: https://doi.org/10.1515/itit-2013-1043
  2. 2013

    1. Accurate QBF-based Test Pattern Generation in Presence of Unknown Values. Stefan Hillebrecht; Michael A. Kochte; Dominik Erb; Hans-Joachim Wunderlich and Bernd Becker. In Proceedings of the Conference on Design, Automation and Test in Europe (DATE’13), Grenoble, France, 2013, pp. 436--441. DOI: https://doi.org/10.7873/DATE.2013.098
    2. Efficient Variation-Aware Statistical Dynamic Timing Analysis for Delay Test Applications. Marcus Wagner and Hans-Joachim Wunderlich. In Proceedings of the Conference on Design, Automation and Test in Europe (DATE’13), Grenoble, France, 2013, pp. 276--281. DOI: https://doi.org/10.7873/DATE.2013.069
  3. 2012

    1. Exact Stuck-at Fault Classification in Presence of Unknowns. Stefan Hillebrecht; Michael A. Kochte; Hans-Joachim Wunderlich and Bernd Becker. In Proceedings of the 17th IEEE European Test Symposium (ETS’12), Annecy, France, 2012, pp. 98--103. DOI: https://doi.org/10.1109/ETS.2012.6233017
    2. Built-in Self-Diagnosis Targeting Arbitrary Defects with Partial Pseudo-Exhaustive Test. Alejandro Cook; Sybille Hellebrand; Michael E. Imhof; Abdullah Mumtaz and Hans-Joachim Wunderlich. In Proceedings of the 13th IEEE Latin-American Test Workshop (LATW’12), Quito, Ecuador, 2012, pp. 1--4. DOI: https://doi.org/10.1109/LATW.2012.6261229
    3. A Pseudo-Dynamic Comparator for Error Detection in Fault Tolerant Architectures. Duc Anh Tran; Arnaud Virazel; Alberto Bosio; Luigi Dilillo; Patrick Girard; Aida Todri; Michael E. Imhof and Hans-Joachim Wunderlich. In Proceedings of the 30th IEEE VLSI Test Symposium (VTS’12), Hyatt Maui, Hawaii, USA, 2012, pp. 50--55. DOI: https://doi.org/10.1109/VTS.2012.6231079
    4. Accurate X-Propagation for Test Applications by SAT-Based Reasoning. Michael A. Kochte; Melanie Elm and Hans-Joachim Wunderlich. IEEE Transactions on Computer-Aided Design of Integrated Circuits and Systems (TCAD) 31, 12 (2012), pp. 1908--1919. DOI: https://doi.org/10.1109/TCAD.2012.2210422
    5. Variation-Aware Fault Grading. A. Czutro; Michael E. Imhof; J. Jiang; Abdullah Mumtaz; M. Sauer; Bernd Becker; Ilia Polian and Hans-Joachim Wunderlich. In Proceedings of the 21st IEEE Asian Test Symposium (ATS’12), Niigata, Japan, 2012, pp. 344--349. DOI: https://doi.org/10.1109/ATS.2012.14
    6. Built-in Self-Diagnosis Exploiting Strong Diagnostic Windows in Mixed-Mode Test. Alejandro Cook; Sybille Hellebrand and Hans-Joachim Wunderlich. In Proceedings of the 17th IEEE European Test Symposium (ETS’12), Annecy, France, 2012, pp. 146--151. DOI: https://doi.org/10.1109/ETS.2012.6233025
  4. 2011

    1. Embedded Test for Highly Accurate Defect Localization. Abdullah Mumtaz; Michael E. Imhof; Stefan Holst and Hans-Joachim Wunderlich. In Proceedings of the 20th IEEE Asian Test Symposium (ATS’11), New Delhi, India, 2011, pp. 213--218. DOI: https://doi.org/10.1109/ATS.2011.60
    2. Soft Error Correction in Embedded Storage Elements. Michael E. Imhof and Hans-Joachim Wunderlich. In Proceedings of the 17th IEEE International On-Line Testing Symposium (IOLTS’11), Athens, Greece, 2011, pp. 169--174. DOI: https://doi.org/10.1109/IOLTS.2011.5993832
    3. Diagnostic Test of Robust Circuits. Alejandro Cook; Sybille Hellebrand; Thomas Indlekofer and Hans-Joachim Wunderlich. In Proceedings of the 20th IEEE Asian Test Symposium (ATS’11), New Delhi, India, 2011, pp. 285--290. DOI: https://doi.org/10.1109/ATS.2011.55
    4. Eingebetteter Test zur hochgenauen Defekt-Lokalisierung. Abdullah Mumtaz; Michael E. Imhof; Stefan Holst and Hans-Joachim Wunderlich. In 5. GMM/GI/ITG-Fachtagung Zuverlässigkeit und Entwurf (ZuE’11), Hamburg-Harburg, Germany, 2011, pp. 43--47.
    5. Korrektur transienter Fehler in eingebetteten Speicherelementen. Michael E. Imhof and Hans-Joachim Wunderlich. In 5. GMM/GI/ITG-Fachtagung Zuverlässigkeit und Entwurf (ZuE’11), Hamburg-Harburg, Germany, 2011, pp. 76--83.
    6. Variation-Aware Fault Modeling. Fabian Hopsch; Bernd Becker; Sybille Hellebrand; Ilia Polian; Bernd Straube; Wolfgang Vermeiren and Hans-Joachim Wunderlich. SCIENCE CHINA Information Sciences 54, 9 (2011), pp. 1813--1826. DOI: https://doi.org/10.1007/s11432-011-4367-8
    7. Robuster Selbsttest mit Diagnose. Alejandro Cook; Sybille Hellebrand; Thomas Indlekofer and Hans-Joachim Wunderlich. In 5. GMM/GI/ITG-Fachtagung Zuverlässigkeit und Entwurf (ZuE’11), Hamburg-Harburg, Germany, 2011, pp. 48--53.
  5. 2008

    1. Erkennung von transienten Fehlern in Schaltungen mit reduzierter Verlustleistung;  Detection of transient faults in circuits with reduced power dissipation. Michael E. Imhof; Hans-Joachim Wunderlich and Christian G. Zoellin. In 2. GMM/GI/ITG-Fachtagung Zuverlässigkeit und Entwurf (ZuE’08), Ingolstadt, Germany, 2008, pp. 107--114.
    2. Scan Chain Clustering for Test Power Reduction. Melanie Elm; Hans-Joachim Wunderlich; Michael E. Imhof; Christian G. Zoellin; Jens Leenstra and Nicolas Maeding. In Proceedings of the 45th ACM/IEEE Design Automation Conference (DAC’08), Anaheim, California, USA, 2008, pp. 828--833. DOI: https://doi.org/10.1145/1391469.1391680
    3. Signature Rollback – A Technique for Testing Robust Circuits. Uranmandakh Amgalan; Christian Hachmann; Sybille Hellebrand and Hans-Joachim Wunderlich. In Proceedings of the 26th IEEE VLSI Test Symposium (VTS’08), San Diego, California, USA, 2008, pp. 125--130. DOI: https://doi.org/10.1109/VTS.2008.34
    4. Integrating Scan Design and Soft Error Correction in Low-Power Applications. Michael E. Imhof; Hans-Joachim Wunderlich and Christian G. Zoellin. In Proceedings of the 14th IEEE International On-Line Testing Symposium (IOLTS’08), Rhodes, Greece, 2008, pp. 59--64. DOI: https://doi.org/10.1109/IOLTS.2008.31
    5. Test Set Stripping Limiting the Maximum Number of Specified Bits. Michael A. Kochte; Christian G. Zoellin; Michael E. Imhof and Hans-Joachim Wunderlich. In Proceedings of the 4th IEEE International Symposium on Electronic Design, Test and Applications (DELTA’08), Hong Kong, China, 2008, pp. 581--586. DOI: https://doi.org/10.1109/DELTA.2008.64
    6. Selective Hardening in Early Design Steps. Christian G. Zoellin; Hans-Joachim Wunderlich; Ilia Polian and Bernd Becker. In Proceedings of the 13th IEEE European Test Symposium (ETS’08), Lago Maggiore, Italy, 2008, pp. 185--190. DOI: https://doi.org/10.1109/ETS.2008.30
  6. 2007

    1. Verlustleistungsoptimierende Testplanung zur Steigerung von Zuverlässigkeit und Ausbeute. Michael E. Imhof; Christian G. Zöllin; Hans-Joachim Wunderlich; Nicolas Mäding and Jens Leenstra. In 1. GMM/GI/ITG-Fachtagung Zuverlässigkeit und Entwurf (ZuE’07), Munich, Germany, 2007, pp. 69--76.
    2. A Refined Electrical Model for Particle Strikes and its Impact on SEU Prediction. Sybille Hellebrand; Christian G. Zoellin; Hans-Joachim Wunderlich; Stefan Ludwig; Torsten Coym and Bernd Straube. In Proceedings of the 22nd IEEE International Symposium on Defect and Fault Tolerance in VLSI Systems (DFT’07), Rome, Italy, 2007, pp. 50--58. DOI: https://doi.org/10.1109/DFT.2007.43
    3. Testing and Monitoring Nanoscale Systems - Challenges and Strategies for Advanced Quality Assurance (Invited Paper). Sybille Hellebrand; Christian G. Zoellin; Hans-Joachim Wunderlich; Stefan Ludwig; Torsten Coym and Bernd Straube. In Proceedings of 43rd International Conference on Microelectronics, Devices and Material with the Workshop on Electronic Testing (MIDEM’07), Bled, Slovenia, 2007, pp. 3--10.
    4. Programmable Deterministic Built-in Self-test. Abdul-Wahid Hakmi; Hans-Joachim Wunderlich; Christian G. Zoellin; Andreas Glowatz; Friedrich Hapke; Juergen Schloeffel and Laurent Souef. In Proceedings of the International Test Conference (ITC’07), Santa Clara, California, USA, 2007, pp. 1--9. DOI: https://doi.org/10.1109/TEST.2007.4437611
    5. Scan Test Planning for Power Reduction. Michael E. Imhof; Christian G. Zoellin; Hans-Joachim Wunderlich; Nicolas Maeding and Jens Leenstra. In Proceedings of the 44th ACM/IEEE Design Automation Conference (DAC’07), San Diego, California, USA, 2007, pp. 521--526. DOI: https://doi.org/10.1145/1278480.1278614
    6. Test und Zuverlässigkeit nanoelektronischer Systeme. Bernd Becker; Ilia Polian; Sybille Hellebrand; Bernd Straube and Hans-Joachim Wunderlich. In 1. GMM/GI/ITG-Fachtagung Zuverlässigkeit und Entwurf (ZuE’07), Munich, Germany, 2007, pp. 139--140.
  7. 2006

    1. DFG-Projekt RealTest - Test und Zuverlässigkeit nanoelektronischer Systeme;  DFG-Project – Test and Reliability of Nano-Electronic Systems. Bernd Becker; Ilia Polian; Sybille Hellebrand; Bernd Straube and Hans-Joachim Wunderlich. it - Information Technology 48, 5 (2006), pp. 304--311. DOI: https://doi.org/10.1524/itit.2006.48.5.304

Workshopbeiträge

  1. 2008

    1. Reduktion der Verlustleistung beim Selbsttest durch Verwendung testmengenspezifischer Information. Michael E. Imhof; Hans-Joachim Wunderlich; Christian Zöllin; Jens Leenstra and Nicolas Maeding. In 20th ITG/GI/GMM Workshop “Testmethoden und Zuverlässigkeit von Schaltungen und Systemen” (TuZ’08), Wien, Austria, 2008, pp. 137--141.
    2. Integrating Scan Design and Soft Error Correction in Low-Power Applications. Michael E. Imhof; Hans-Joachim Wunderlich and Christian Zöllin. In 1st International Workshop on the Impact of Low-Power Design on Test and Reliability (LPonTR’08), Verbania, Italy, 2008.
    3. Ein verfeinertes elektrisches Modell für Teilchentreffer und dessen Auswirkung auf die Bewertung der Schaltungsempfindlichkeit. Torsten Coym; Sybille Hellebrand; Stefan Ludwig; Bernd Straube; Hans-Joachim Wunderlich and Christian Zöllin. In 20th ITG/GI/GMM Workshop “Testmethoden und Zuverlässigkeit von Schaltungen und Systemen” (TuZ’08), Wien, Austria, 2008, pp. 153--157.
  2. 2007

    1. Programmable Deterministic Built-in Self-test. Abdul-Wahid Hakmi; Hans-Joachim Wunderlich; Christian Zöllin; Andreas Glowatz; Jürgen Schlöffel and Friedrich Hapke. In 19th ITG/GI/GMM Workshop “Testmethoden und Zuverlässigkeit von Schaltungen und Systemen” (TuZ’07), Erlangen, Germany, 2007, pp. 61--65.
